概述
LeapFive®LF686是一款基于RISC-V架构的Wi-Fi/BLE组合芯片，专为超低成本、低功耗物联网无线连接应用设计。
产品特点
▪ 基于RISC-V架构
▪ 超低功耗
▪ 超低面积
▪ 射频性能优异
▪ 灵活复用的IO
▪ 安全特性保障
特性
Wi-Fi/BLE
• IEEE 802.11 b/g/n (2.4GHz, 1x1)
• BLE 5.0
• 支持系列Wi-Fi 安全特性:
• WEP/WPA/WPA2/WPS
• STA, SoftAP and sniffer多种模式
• 集成balun, PA/LNA信号增强
处理器与存储
• 32-bit RISC-V 192MHz 含浮点运算能力的CPU
• 276KB SRAM/128KB ROM
• 2MB XIP FLASH
• 4个DMA通道
• 1个QSPI FLASH扩展接口
安全
• Secure Boot 安全启动
• 支持AES 128/192/256 加/解密
• 支持SHA-1/224/256 加/解密
• 真随机数生成
外设接口
• 1个SPI 主/从设备接口
• 2个UART通信接口
• 1个I2C主/从设备接口
• 5个PWM通道
• 1个10位DAC、1个12位 ADC
• 1个无源红外侦测器
• 1个红外控制硬件加速器
• 16个 GPIO
晶振
• 支持外接24/32/38.4/40MHz晶振
• 内建RC 32KHz晶振
• 内建RC 32MHz晶振

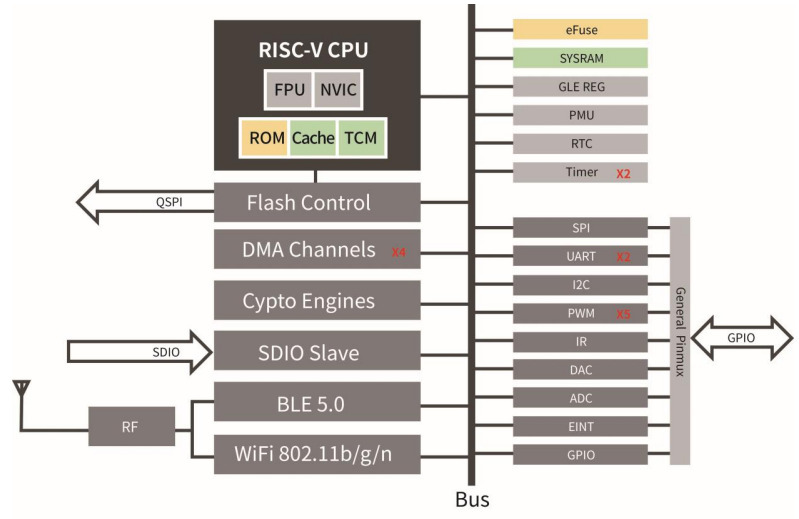

芯片框图
技术规格
| 项目 | 参数 |
| 协议 | 802.11 b/g/n + BLE5.0 |
| 频率范围 | 2.4 GHz ~ 2.5 GHz (2400 MHz ~ 2483.5 MHz) |
| TX发射功率 | 19dBm @ 802.11b-1Mbps |
| RX接收灵敏度 | -95dBm @ 802.11b-1Mbps |
| 天线 | PCB板载天线/外置天线/IPEX 接⼝天线/陶瓷贴片天线 |
| 中央处理器 | RISC-V 32位处理器 (2.5DMIPS/MHz @ 192MHz) |
| 工作电压 | 2.7 V ~ 3.6 V |
| 工作电流 | 平均值35mA |
| 工作温度 | –20 ℃ ~ 105 ℃ |
| 封装 | QFN32 (4mm x 4mm) |
家电
▪ 智能微波炉
▪ 智能电水壶
▪ 智能冰箱
▪ 智能牙具
▪ 智能洗衣机
▪ 扫地机器人
照明/电工
▪ 智能恒温器
▪ 能源管家
▪ 智能电灯
▪ 智能仪表
▪ 智能控制散热器
安全防控
▪ 智能探测器
▪ 智能访问控制
▪ 智能报警系统
▪ 智能门铃
▪ 智能百叶窗
▪ 智能门窗运动控制器
▪ 智能烟雾报警器
▪ 智能空气质量调节器
电子位签是BF2芯片在智能仓储场景中的一种应用，主要功能如下：
• 分拣员通过指示灯查找应分拣的货品，取代原来人工按编号寻找货架和货品，有效提升查找速度
• 利用显示屏、LED指示灯、压力传感器和按键帮助分拣员快速，精准的进行货物分拣，防止误操作
• 通过智能网关，将货品数量等数据实时上传至服务器，同时接收服务器下发的货品上架、下架和盘点等指令，便于货品管理
